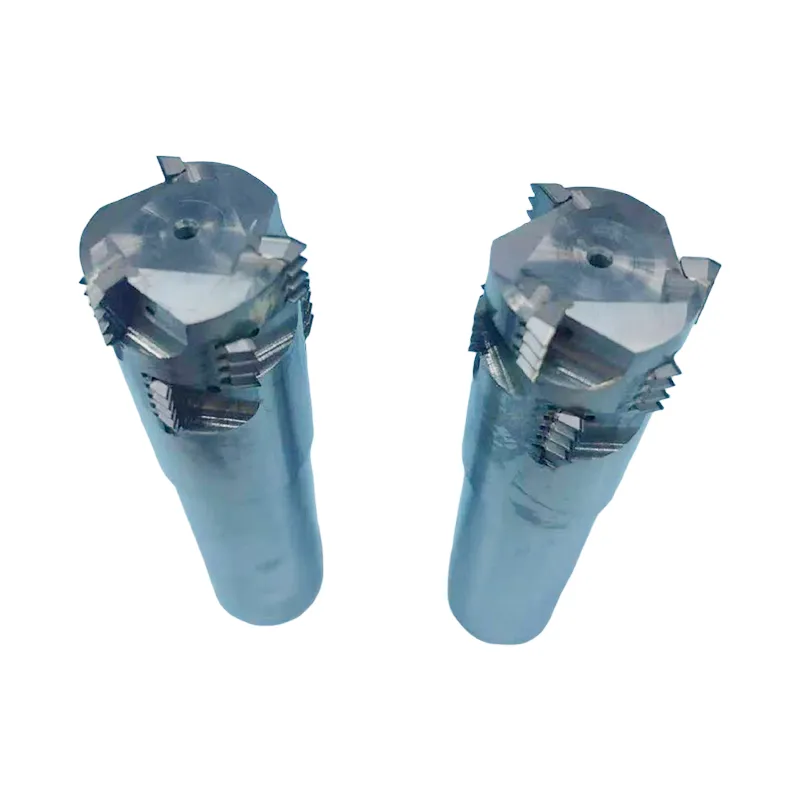

قواطع الحفر والخيوط لتصنيع الخيوط ذات القياس ISO

أحدث قواطع الحفر والخيوط لتصنيع الخيوط ذات القياس ISO هي أدوات شاملة مصممة لإنشاء خيوط دقيقة وفقًا لمعايير ISO في المعادن بما في ذلك الفولاذ الكربوني، والفولاذ المقاوم للصدأ، والحديد الزهر، والألومنيوم، وسبائك التيتانيوم. على عكس عمليات النقر التقليدية، تدمج هذه القواطع الحفر والشطب والخيوط، مما يسمح بالإعداد لمرة واحدة للفتحات أو الثقوب العمياء. وهذا يجعلها مثالية لكتل ​​محركات السيارات، ومكونات القوالب، وتجميعات الفضاء الجوي، وأجزاء الآلات الدقيقة حيث تعد الدقة والكفاءة العالية أمرًا بالغ الأهمية.

المواصفات الفنية

التطبيقات النموذجية

السيارات: كتل المحرك ومبيتات ناقل الحركة ذات الخيوط M4–M20؛ تحافظ القواطع المطلية بـ TiAlN على دقة IT7 لأكثر من 2000 فتحة لكل أداة.

تصنيع القوالب: قالب عالي الدقة لتحديد موقع الثقوب باستخدام خيوط ISO دقيقة؛ الإعداد لمرة واحدة يزيل أخطاء التثبيت الثانوية.

الآلات الدقيقة: الخيوط ذات الفتحات المسدودة للأجزاء الميكانيكية؛ تتحسن الكفاءة بنسبة 40% مقارنة بالحفر والتنصت التقليدي.

الفضاء الجوي: المكونات عالية القوة في سبائك التيتانيوم ودرجات الحرارة المرتفعة؛ يضمن التبريد الداخلي خيوطًا دقيقة تلبي معايير الطيران.

المزايا الأساسية

تصميم متوافق مع ISO + نواة فائقة الصلابة تم تصنيع قواطع الحفر والخيوط عالية الجودة الخاصة بنا لتصنيع الخيوط ذات القياس ISO من كربيد WC-Co فائق الدقة بصلابة تصل إلى HRA92+، مع الحفاظ على هندسة الخيوط الدقيقة ISO 60°. تعمل الطلاءات مثل TiAlN أو TiSiN على زيادة مقاومة التآكل وتقليل الاحتكاك وإطالة عمر الأداة بمقدار 3 إلى 5 مرات مقارنة بالأدوات غير المطلية.

الحفر والخيوط المتكاملة يؤدي الجمع بين المثقاب والشطب والطحن الملولب في عملية واحدة إلى تقليل وقت الإعداد بنسبة تزيد عن 60%، والتخلص من تغييرات الأدوات المتعددة، ويعتبر مثاليًا للثقوب العمياء وخيوط الكتف. تضمن الرقائق القصيرة التي تشبه المسحوق إخلاءًا سلسًا وتقليل خطر انسداد الرقائق.

تصميم حلزوني متعدد الأسنان من أجل الثبات 3-4 مزامير توزع قوى القطع بالتساوي، وتقلل من الاهتزاز، وتحقق جودة خيط متسقة. تعمل المزامير الحلزونية بزاوية 35 درجة مع قنوات التبريد الداخلية على تحسين عملية إزالة الرقاقة، وتقليل درجة حرارة القطع، ودعم المعالجة العميقة بما يصل إلى نسبة الطول إلى القطر 5:1.

توافق واسع النطاق والتحكم في التكلفة تتعامل أداة القطع الواحدة مع الخيوط اليسرى أو اليمنى، ودرجات الخيوط المتعددة، وخيوط ISO الخشنة أو الدقيقة. متوافقة مع مراكز التصنيع باستخدام الحاسب الآلي، والمخارط، وآلات النقر، تعمل هذه القواطع على خفض تكاليف الإنتاج وتقليل خردة قطع العمل بنسبة تصل إلى 80%.

معلمات القطع الموصى بها

ملاحظات: قطر الثقب السفلي = قطر الخيط الاسمي – (1–1.0825) × درجة الصوت. تتطلب الثقوب العمياء هامش أمان بمقدار 1-2×. استخدم سائل التبريد للمواد الصلبة لإطالة عمر الأداة.

ضمان الجودة وإصدار الشهادات

نظام إنتاج ألماني معتمد من TUV

براءات اختراع متعددة لأدوات الخيوط ذات القياس ISO

فحص 100% عبر CMM ومعدات قياس عالية الدقة

تم التحقق من دقة كل قاطعة، ولمسة نهائية للسطح، واتساق الأبعاد

التعبئة والتغليف والتسليم

التعبئة والتغليف الواقية الفردية

مجموعات السائبة أو المخصصة

الشحن الدولي السريع من مصنعنا الصيني

وضع العلامات المخصصة متاحة لمشتري OEM

دعم ما بعد البيع

أدلة التثبيت وأشرطة الفيديو التعليمية

ضمان لمدة 12 شهرًا مع الإصلاح أو الاستبدال

الاستشارة الفنية لتحسين معلمات القطع لأي تطبيق خيوط بمعايير ISO

لماذا تختار وانغديفو؟

الشركة الرائدة في مجال تصنيع وتوريد ومصنع أدوات الخيوط ذات القياس ISO في الصين

نموذج أولي سريع لدعم الإنتاج الضخم؛ التسليم في 24 ساعة

أحجام الخيوط القابلة للتخصيص، وتصميمات الفلوت، والطلاءات، وخيارات المبرد الداخلي

موثوقية مثبتة عبر صناعات السيارات والعفن والفضاء والصناعات الدقيقة

التعليمات

س: هل يمكن إنتاج سلاسل رسائل ISO غير قياسية؟

ج: نعم، يستطيع Wangdefu تخصيص قواطع الحفر والخيوط لتصنيع الخيوط ذات القياس ISO وفقًا لرسوماتك أو عيناتك.

س: ما هي المواد المتوافقة؟

ج: الفولاذ الكربوني، والفولاذ المقاوم للصدأ، وسبائك الفولاذ، والحديد الزهر، والألومنيوم، والتيتانيوم، والسبائك التي تتحمل درجات الحرارة العالية.

س: كم تدوم أدوات القطع؟

ج: عمر الأداة أطول بمقدار 3 إلى 5 مرات من مكافئات HSS، اعتمادًا على المادة وظروف القطع.

س: هل تقدمون إرشادات الاستخدام؟

ج: نعم، تأتي كل أداة قطع مع أدلة وتعليمات فيديو.
