كيف يمكن لقاطع التشكيل غير القياسي PCD تحويل الآلات عالية الدقة

ملخص المقال: A جهاز كمبيوترD قاطع تشكيل غير قياسيتم تصميمه لعمليات التشغيل حيث لا تستطيع أدوات القطع القياسية إعادة إنتاج الخطوط أو الخطوات أو الأخاديد أو الملفات الشخصية المعقدة بكفاءة. من خلال الجمع بين رأس أداة PCD وجسم الكربيد، يوفر حل الأدوات المخصص هذا مقاومة ممتازة للتآكل، وثبات الأبعاد، وتشطيبات سطحية ناعمة، وإمكانية التشكيل بخطوة واحدة.وانغديفوتوفر حلول أدوات PCD مخصصة للتطبيقات المطلوبة عبر صناعة السيارات والفضاء والإلكترونيات 3C وتصنيع المعدات الطبية.

جدول المحتويات

ما هو قاطع التشكيل غير القياسي PCD؟

لماذا يعد PCD مناسبًا للتشكيل الدقيق؟

المواصفات الرئيسية وخيارات التخصيص

ما هي المزايا الرئيسية؟

أين يتم استخدامه؟

كيف يجب عليك اختيار القاطع المناسب؟

كيف تعمل الأدوات المخصصة على تحسين كفاءة الإنتاج؟

الأسئلة المتداولة

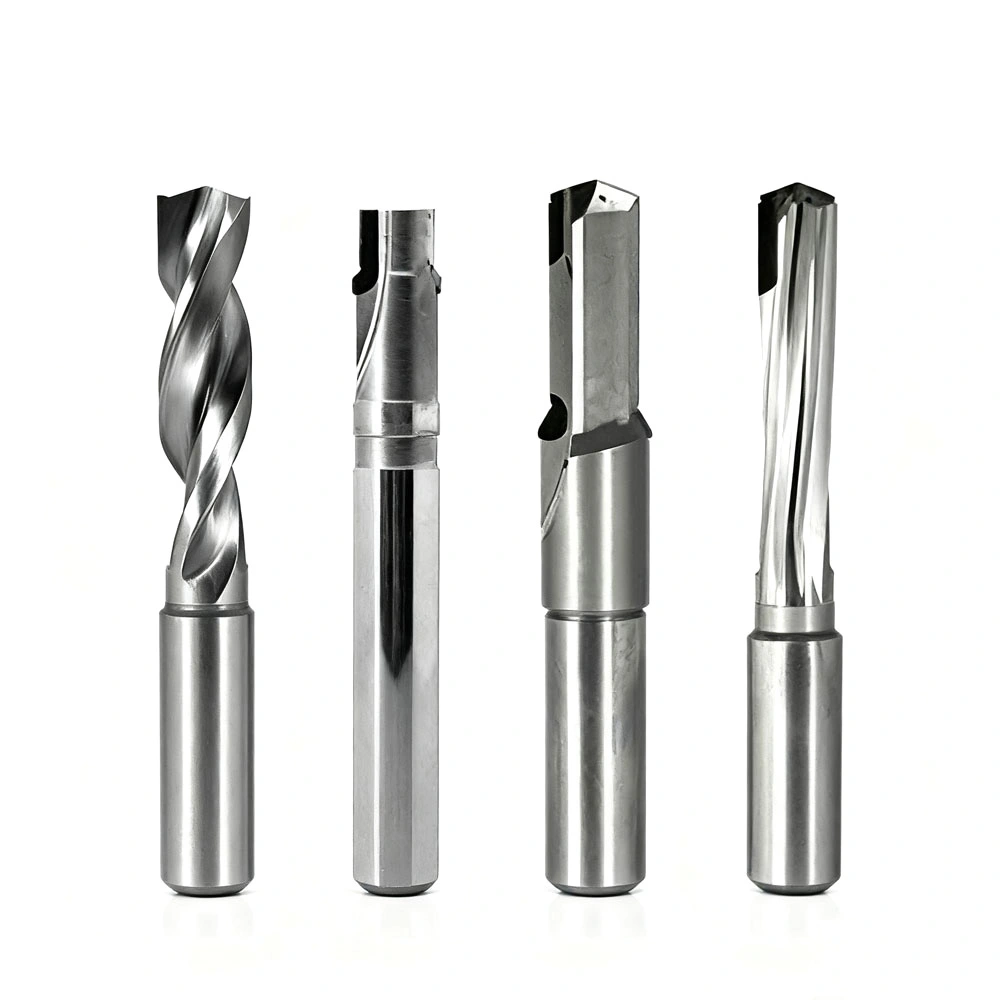

ما هو قاطع التشكيل غير القياسي PCD؟

A جهاز كمبيوترD قطع تشكيل غير قياسيهي أداة قطع مصممة خصيصًا تم تطويرها لتصنيع قطع العمل ذات الأشكال الهندسية المعقدة أو غير القياسية. على عكس المطاحن النهائية التقليدية أو قواطع الأغراض العامة، فقد تم تصميمها وفقًا للمحيط الفعلي والتسامح والمواد ومتطلبات الإنتاج لمكون معين.

تجمع الأداة عادةً بين أرأس قطع الماس متعدد البلورات (PCD).مع جسم أداة كربيد عالي القوة. وفقاً لمواصفات المنتج، فإن قسم القطع PCD يمكن أن يصل إلى صلابة تقريبية8000 فولت، في حين أن الموصلية الحرارية يمكن أن تصل إلى ما حولها700 واط/م ك. تساعد هذه الخصائص في الحفاظ على الاستقرار المتطور، وتقليل التآكل، وتبديد حرارة المعالجة بكفاءة.

بالنسبة للمصنعين الذين ينتجون مكونات ذات خطوط غير منتظمة، أو ثقوب متدرجة، أو أخاديد، أو أسطح منحنية، أو غيرها من الأشكال المتخصصة، يمكن لهندسة التشكيل المخصصة التخلص من مراحل المعالجة المتعددة. بدلاً من استخدام عدة أدوات لإعادة إنتاج الشكل تدريجيًا، يمكن لقاطع التشكيل المصمم هندسيًا بشكل صحيح إكمال المظهر الجانبي المقصود في عملية تصنيع واحدة.

لمزيد من المعلومات حول إمكانيات الأدوات المخصصة، راجع حلول الأدوات المخصصة غير القياسية من Wangdefu.

لماذا يعد PCD مناسبًا للتشكيل الدقيق؟

يؤثر اختيار المواد بشكل مباشر على عمر الأداة وجودة السطح واتساق الأبعاد وتكلفة التصنيع. يعد PCD جذابًا بشكل خاص للمواد غير الحديدية والمواد الكاشطة لأن صلابته الشديدة ومقاومته للتآكل تساعد في الحفاظ على حافة قطع مستقرة خلال دورات الإنتاج الممتدة.

صلابة عالية ومقاومة التآكل

جهاز كمبيوترD أصعب بكثير من الكربيد التقليدي. وهذا يسمح للحافة المتطورة بمقاومة التآكل التدريجي أثناء التشغيل المستمر. يمكن أن تساعد الحافة الأكثر استقرارًا الشركات المصنعة في الحفاظ على دقة الأبعاد لفترات أطول وتقليل تكرار استبدال الأداة.

تبديد الحرارة بكفاءة

يمكن أن يسبب تراكم الحرارة تشوهًا حراريًا ويؤثر سلبًا على دقة المعالجة. يتمتع PCD بموصلية حرارية عالية، مما يسمح بتبدد الحرارة المتولدة في منطقة القطع بسرعة. تعتبر هذه الخاصية ذات قيمة خاصة عند تصنيع سبائك الألومنيوم والمواد الأخرى التي تكون فيها جودة السطح واستقرار الأبعاد أمرًا مهمًا.

التشطيب السطحي المستقر

يمكن لحافة PCD الحادة والمقاومة للتآكل أن تنتج نتائج قطع نظيفة ومتسقة. عندما تتم مطابقة هندسة الأداة بدقة مع قطعة العمل، يمكن إعادة إنتاج الأسطح المعقدة بعدد أقل من العمليات الثانوية.

المواصفات الرئيسية وخيارات التخصيص

نظرًا لأن أدوات التشكيل يتم تطويرها وفقًا لقطع العمل الفردية، فلا يوجد تكوين عالمي واحد. يجب تحديد أبعاد الأداة وهندستها من خلال رسم المكونات ومواد التصنيع ومعدات CNC وحجم الإنتاج والتسامح المطلوب.

إن أسلوب التخصيص هذا يجعل الأداة أكثر من مجرد ملحق قطع. ويصبح حلاً للتصنيع مصممًا حول الشكل الهندسي النهائي للمكون.

ما هي المزايا الرئيسية لقاطع التشكيل غير القياسي PCD؟

1. التشكيل بخطوة واحدة

الميزة الأكثر أهمية هي القدرة على الجمع بين متطلبات التشكيل المتعددة في أداة واحدة متخصصة. عندما تتطلب العملية التقليدية العديد من أدوات القطع وتغييرات الأدوات، فمن المحتمل أن تقوم أداة القطع المخصصة بإكمال ملف التعريف المستهدف في تمريرة واحدة.

• عمليات تصنيع أقل
• انخفاض وتيرة تغيير الأداة
• دورات إنتاج أقصر
• تحديد موضع الميزة بشكل أكثر اتساقًا
• انخفاض الاعتماد على عمليات التشطيب المتعددة

2. عمر أطول للأداة

تساعد الصلابة العالية ومقاومة التآكل لـ PCD في الحفاظ على أداء القطع أثناء الإنتاج المتكرر. يمكن أن يؤدي العمر الأطول للأداة القابلة للاستخدام إلى تقليل انقطاعات الماكينة وتبسيط تخطيط الإنتاج، خاصة بالنسبة للآلات كبيرة الحجم.

3. تحسين جودة السطح

تعتبر الهندسة المتطورة والمستقرة ضرورية لإنتاج الأسطح الملساء. يمكن لملف التشكيل المخصص إعادة إنتاج الكفاف المطلوب بدقة مع تقليل مخاطر علامات التصنيع غير المتناسقة الناتجة عن التحولات المتعددة للأداة.

4. الهندسة الخاصة بالتطبيقات

يقدم كل مكون تحديات تصنيع مختلفة. يمكن تعديل شكل الشفرة، ورقم الناي، وزاوية الحلزون، وتكوين الساق، والقطر، وتصميم قناة التبريد لتناسب التطبيق بدلاً من إجبار قطعة العمل على ملاءمة أداة قياسية.

أين يتم استخدامه؟

تعد قواطع تشكيل PCD المخصصة مفيدة بشكل خاص عندما تكون هندسة المكونات واتساق الإنتاج أكثر تطلبًا مما يمكن أن توفره الأدوات القياسية.

• السيارات:أغلفة مصنوعة من سبائك الألومنيوم، ومكونات ناقل الحركة، والأجزاء الهيكلية، والثقوب المتدرجة الدقيقة.
• الفضاء الجوي:مكونات مركبة من ألياف الكربون وأجزاء هيكلية خفيفة الوزن تتطلب تشطيبًا يمكن التحكم فيه.
• 3C إلكترونيات:إطارات وسطية من سبائك الألومنيوم، وأغطية، ومكونات دقيقة للهواتف المحمولة وأجهزة الكمبيوتر.
• المعدات الطبية:المكونات الدقيقة التي يكون فيها تكرار الأبعاد وجودة السطح أمرًا مهمًا.
• التصنيع الصناعي:أخاديد خاصة، وخطوط غير منتظمة، ومقاطع منحنية، وعمليات تشكيل مخصصة.

الأداة مناسبة بشكل خاص للمعادن غير الحديدية مثل الألومنيوم والنحاس، بالإضافة إلى مركبات ألياف الكربون، والبلاستيك المقوى بالألياف الزجاجية، ومواد بلاستيكية هندسية مختارة عالية الصلابة.

كيف يجب عليك اختيار القاطع المناسب؟

يجب أن يبدأ اختيار أداة تشكيل مخصصة بالمكون بدلاً من كتالوج الأداة. يجب على المهندسين تقييم عملية المعالجة بأكملها قبل الانتهاء من هندسة الأداة.

1. تحديد مادة الشغل:التعرف على الصلابة والكشط والخصائص الحرارية وسلوك الرقاقة.
2. تحليل رسم المكونات:قم بمراجعة الخطوط والأخاديد وأنصاف الأقطار والخطوات وملامح الثقب وتفاوتات الأبعاد.
3. تأكيد آلة CNC:تحقق من سرعة عمود الدوران، والطاقة، وواجهة حامل الأدوات، وسائل التبريد المتوفر، ومظروف التشغيل.
4. تحديد متطلبات الإنتاج:ضع في اعتبارك حجم الدفعة ووقت الدورة وتوقعات عمر الأداة والاتساق المطلوب.
5. تحسين هندسة القاطع:حدد القطر المناسب، وترتيب الناي، وزاوية الحلزون، وتصميم الساق، وشكل التشكيل.
6. التحقق من صحة التصميم النهائي:استخدم رسومات CAD وملاحظات التشغيل الآلي للتأكد من مطابقة الأداة لبيئة الإنتاج الفعلية.

بالنسبة للأدوات المخصصة، يمكن أن يؤدي توفير رسم CAD مفصل أو عينة موجودة إلى تحسين دقة تصميم الأداة بشكل كبير. تعد المعلومات حول مادة قطعة العمل، وطراز الماكينة، وظروف التشغيل، والتسامح المطلوب، وحجم الإنتاج المستهدف ذات قيمة أيضًا.

كيف تعمل الأدوات المخصصة على تحسين كفاءة الإنتاج؟

لا يتم تحديد القيمة الاقتصادية لآلة القطع المخصصة فقط من خلال سعر الشراء. الاعتبار الأكثر أهمية هو مساهمتها الإجمالية في عملية التصنيع.

على سبيل المثال، قد يتضمن المكون الذي يتطلب عدة قواطع قياسية تغييرات متكررة في الأداة، وإعادة تحديد الموضع، والفحص المتوسط، وعمليات تشطيب إضافية. يمكن لأداة التشكيل المخصصة دمج العمليات المناسبة وتقليل تعقيد العملية.

يمكن أن يوفر هذا العديد من الفوائد القابلة للقياس:

• انخفاض وقت عدم القطع الناتج عن تغييرات الأداة
• انخفاض عدد مراحل التصنيع
• تحسين اتساق الأبعاد بين الدفعات
• احتمالية انخفاض متطلبات العمل والتفتيش
• جدولة إنتاج أكثر قابلية للتنبؤ بها
• ملاءمة أفضل لإنتاج CNC الآلي

يدعم Wangdefu أدوات PCD المخصصة بدءًا من البحث والتطوير والتصميم الهندسي حتى الإنتاج. تتمتع أعمالها في مجال الأدوات الدقيقة بأكثر من عقد من الخبرة وتخدم تطبيقات السيارات والفضاء و3C والمعدات الطبية. وتذكر الشركة أيضًا أن دقة أدواتها يمكن أن تصل إلى مستويات عالية الدقة، مما يدعم العملاء الذين يبحثون عن أداء تصنيع قابل للتكرار.

لاستكشاف الحلول الدقيقة ذات الصلة، قم بزيارةأدوات القطع باستخدام الحاسب الآليفئة.

الأسئلة المتداولة

ما هو الغرض الرئيسي من قاطع التشكيل غير القياسي PCD؟

والغرض الرئيسي منه هو تشكيل مقاطع الشغل المعقدة أو المخصصة بهندسة قطع مخصصة. يمكنها الجمع بين العديد من متطلبات التشكيل في أداة واحدة وقد تقلل الحاجة إلى عمليات تصنيع متعددة.

ما هي المواد التي يمكن لآلة قطع تشكيل PCD؟

وهي مناسبة عادة للمواد غير الحديدية مثل الألومنيوم والنحاس وسبائكها. اعتمادًا على تصميم الأداة، يمكن استخدامها أيضًا لمركبات ألياف الكربون، والبلاستيك المقوى بالألياف الزجاجية، ومواد بلاستيكية هندسية مختارة.

هل يمكن تخصيص قطر القاطع وهندسة الشفرة؟

نعم. يمكن تصميم القطر، وملف الشفرة، وعدد المزامير، وزاوية الحلزون، وتكوين الساق، وغيرها من الخصائص الهيكلية وفقًا لمتطلبات رسم وتصنيع قطعة العمل. الأبعاد المتاحة لا تقتصر على حجم قياسي واحد.

ما هي المعلومات المطلوبة لتطوير آلة قطع التشكيل المخصصة؟

يوصى بشدة برسم CAD مفصل. يجب على المهندسين أيضًا توفير مادة قطعة العمل، والتسامح المستهدف، ومعدات التشغيل الآلي، وظروف المغزل، وحجم الإنتاج، ومشاكل التشغيل الحالية. يمكن لأداة موجودة أو عينة مكون أن تساعد أيضًا في تحسين التصميم.

لماذا تختار PCD بدلاً من قاطعة الكربيد التقليدية؟

يوفر PCD صلابة أعلى بكثير ومقاومة للتآكل، مما يساعد في الحفاظ على حافة القطع الحادة لفترات أطول. بالنسبة للتطبيقات المناسبة، يمكن أن يؤدي ذلك إلى تحسين استقرار الأبعاد، وجودة السطح، وعمر الأداة، وكفاءة المعالجة الشاملة.

خاتمة

مصممة بشكل صحيحجهاز كمبيوترD قطع تشكيل غير قياسييمكنها تحويل عملية تصنيع معقدة إلى عملية أكثر تحكمًا وكفاءة. مزيجها من صلابة PCD، وهندسة التشكيل المخصصة، وقوة جسم الكربيد، والقدرة على المعالجة بخطوة واحدة يجعلها خيارًا قيمًا للمكونات الدقيقة ذات الخطوط والمتطلبات السطحية الصعبة. مع أكثر من عقد من الخبرة في مجال الأدوات الدقيقة، توفر Wangdefu حلولًا مخصصة للمصنعين الذين يبحثون عن أداء موثوق وتصميم أدوات خاص بالتطبيقات. إذا كنت تقوم بتطوير عملية تصنيع معقدة أو تحتاج إلى أداة قطع مصممة وفقًا لرسم المكونات الخاصة بك،اتصل بنالمناقشة متطلبات الأدوات الخاصة بك والحصول على حل مخصص.
