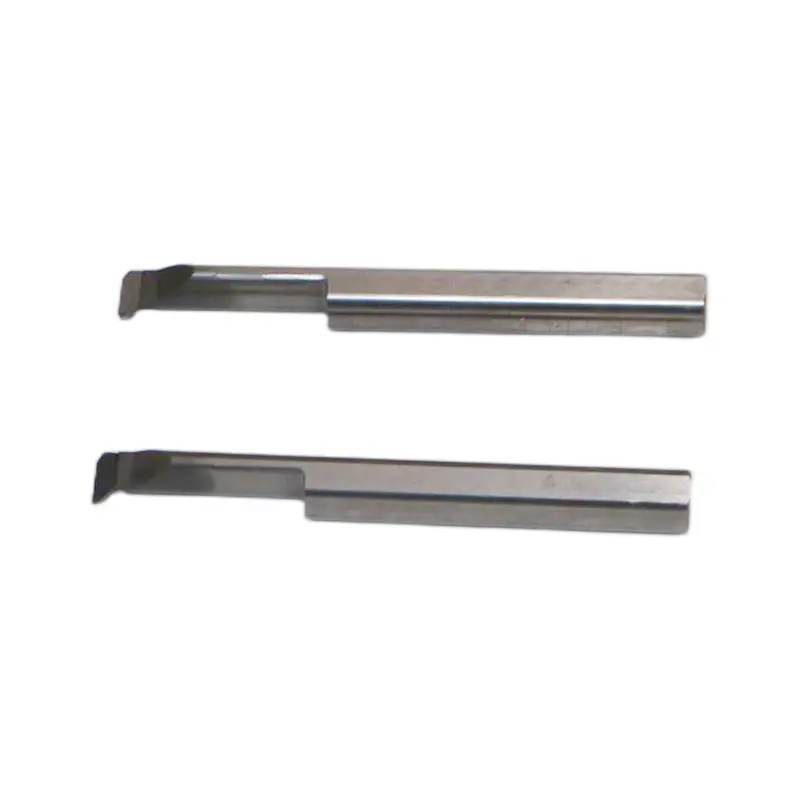

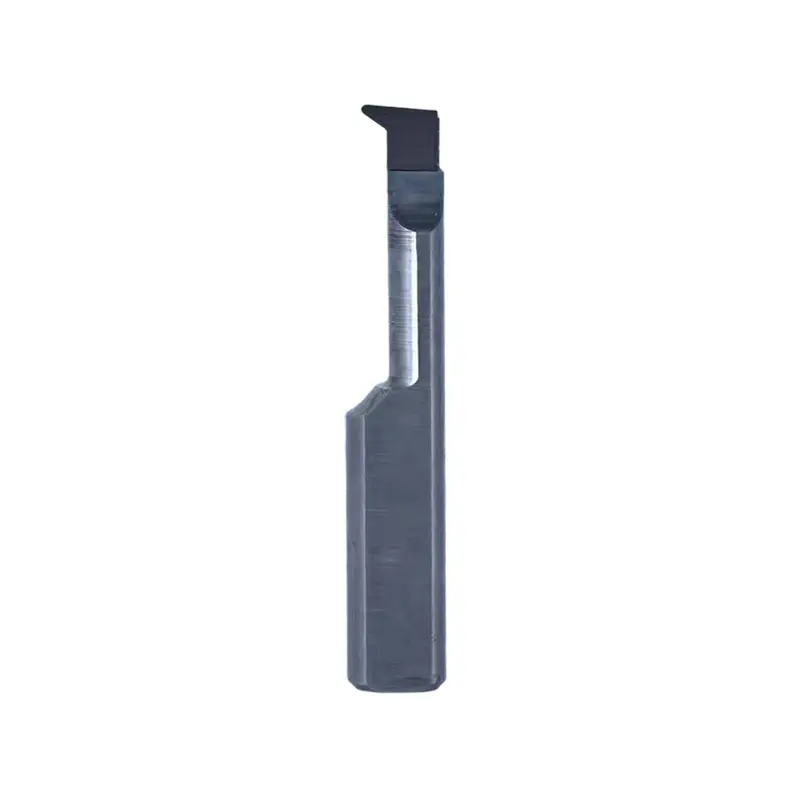

PCD أداة مملة ثقب صغير

تعتبر أداة حفر الثقب الصغير Wangdefu المتينة PCD عبارة عن أداة تصنيع ثقب صغير ذات دقة عالية، مصنوعة من مادة الماس متعدد البلورات (PCD)، ومناسبة بشكل خاص لتصنيع الثقب الدقيق ذو الصلابة العالية والمواد التي يصعب تشغيلها آليًا.

ماذا يفعل هذا المنتج؟

1. تصنيع الثقب الدقيق، يمكن أن يصل قطره إلى 0.5 مم

2. استقرار معالجة المواد صلابة عالية، ومناسبة لسبائك الألومنيوم والنحاس والمواد المركبة، الخ.

3. القطع بسرعة عالية يقلل من وقت دورة الإنتاج

4. تقليل خطر الاهتزاز والتشوه، وضمان اتساق الفتحة

5. مناسبة للإنتاج الضخم وتطوير النموذج الأولي

ما هي فوائد المنتج؟

1. أطراف PCD فائقة الصلابة + مصفوفة قوية وعمر ممتاز وصلابة

مادة لقمة الأداة مصنوعة من PCD عالي الجودة (حجم حبيبات الماس 1 - 3μm)، مع صلابة تزيد عن HV10000 ومقاومة تآكل 10 - 50 مرة مقارنة بالكربيد الأسمنتي. عند معالجة المواد المقاومة للتآكل مثل سبائك الألومنيوم عالية السيليكون، يمكن إطالة عمر الخدمة بأكثر من 30 مرة.

يتكون جسم الأداة من كربيد أسمنتي حبيبي فائق النعومة أو سبائك فولاذية 42CrMo. بعد المعالجة الحرارية الفراغية + المعالجة بالنيترة، يمكن أن يصل الحد الأدنى لقطر ساق الأداة إلى φ3mm، ويمكن أن تصل نسبة عمق القطر (L/D) إلى 5:1 - 15:1. تصنيع الثقب العميق دون تشوه أداة الاهتزاز، استقامة شريط التوجيه ≥0.001 مم.

إن أداة مملة الثقب الصغيرة PCD عالية الجودة هذه تجعل عملية تصنيع الثقب العميق أكثر استقرارًا، خاصة بالنسبة لمشاريع الثقب الصغير الدقيقة.

2. حافة دقيقة + هندسة محسنة، قطع دقيق بدون نتوءات

تعتمد حافة القطع الرئيسية عملية طحن دقيقة الحواف، تصل حدة حافة القطع إلى 0.01 مم، وزاوية أشعل النار +5°-+15°، مناسبة خاصة للمعادن غير الحديدية، مما يمنع تراكم الرقائق بشكل فعال.

ابتكار هيكل "القمة الثابتة + شريط التوجيه المزدوج"، دقة قطر شريط التوجيه ≥0.003 مم، الجريان ≥0.002 مم، انحراف استدارة الثقب <0.005 مم، التحكم المحوري في حدود 0.012 مم.

قناة تفريغ الرقاقة ذات الأخدود الضيق مناسبة لمساحة الفتحة الصغيرة، وكسر الرقاقة قصير وغير مسدود، ويتم تحسين استقرار المعالجة.

3. تبريد فعال + خصائص احتكاك منخفضة، معالجة سلسة

دعم وضع التبريد المزدوج للتبريد الداخلي/التبريد الخارجي، الحد الأدنى لقطر فتحة التبريد الداخلية φ0.8 مم، حافة القطع المباشرة لسائل التبريد عالي الضغط، تبديد الحرارة السريع ورقائق التنظيف.

معامل احتكاك منخفض طبيعي لمادة PCD (0.05 - 0.1)، مع معالجة الحواف المصقولة، يمكن أن تكون خشونة السطح المُشكَّلة منخفضة مثل Ra0.2 - 0.8μm، لتحقيق "مملة بدلاً من الطحن"، بدون تلميع ثانوي.

يعمل التصميم منخفض الاحتكاك لأداة مملة الثقب الصغيرة PCD على تحسين كفاءة تصنيع الثقب الصغير بشكل كبير ويقلل من تآكل الأداة.

مواصفات المنتج الأساسية

سيناريوهات التطبيق

المجال الإلكتروني 3C: فتحة تجميع صغيرة لإطار الهاتف المحمول (φ2.0 مم)، خشونة السطح Ra0.4μm، عمر أداة واحدة 5000 فتحة، 20 مرة أعلى من أدوات الكربيد.

مجال تصنيع السيارات: باستخدام أحدث أداة ثقب صغير PCD، يتم تصنيع الثقوب الدقيقة لحاقن المحرك (φ1.8 مم، نسبة العمق إلى القطر 12:1) بتصميم تبريد داخلي. يتم الحفاظ على تسامح الفتحة عند ±0.005 مم، مما يحسن دقة حقن الوقود بنسبة 15% ويلبي معايير الانبعاثات الوطنية VI بالكامل.

مجال الفضاء الجوي: ثقب متدرج لقذيفة من سبائك الألومنيوم لإلكترونيات الطيران (φ3.5 مم)، محورية 0.01 مم، مناسبة لظروف القطع عالية السرعة، كفاءة المعالجة أعلى بنسبة 40٪ من الأدوات التقليدية.

مجال الأدوات الدقيقة: الثقب الداخلي لغطاء المحمل الصغير (φ1.5mm)، استدارة الثقب 0.003mm، تشطيب السطح Ra0.2μm، لا حاجة للطحن اللاحق، تناسق الدفعة الممتاز.

معلمات القطع الموصى بها

ملحوظة: بالنسبة لتصنيع الثقب الأعمى، يوصى بترك 0.5-1 مم لإخلاء الرقاقة. بالنسبة للثقوب الصغيرة (φ < 2 مم)، استخدم آلة عالية الصلابة لتجنب الاهتزاز الذي يؤثر على الدقة. يمكن ضبط المعلمات المحددة وفقًا لأداء الماكينة وهيكل قطعة العمل.

خدمة ما بعد البيع

توفير اختيار الأداة وتحسين معلمات التشغيل الآلي.

إرشادات التثبيت والتشغيل (نص أو فيديو).

الدعم الفني عن بعد أو في الموقع.

تتبع أداء استخدام الأداة بانتظام وتوفير حلول التحسين.

التعبئة والتغليف والشحن

عبوة واقية فردية لكل أداة.

دعم التعبئة والتغليف القياسية والمخصصة للتصدير.

لوجستيات عالمية مستقرة؛ يتم تصديرها بشكل متكرر إلى أوروبا وأمريكا وجنوب شرق آسيا.

التسليم السريع للإنتاج الضخم.
