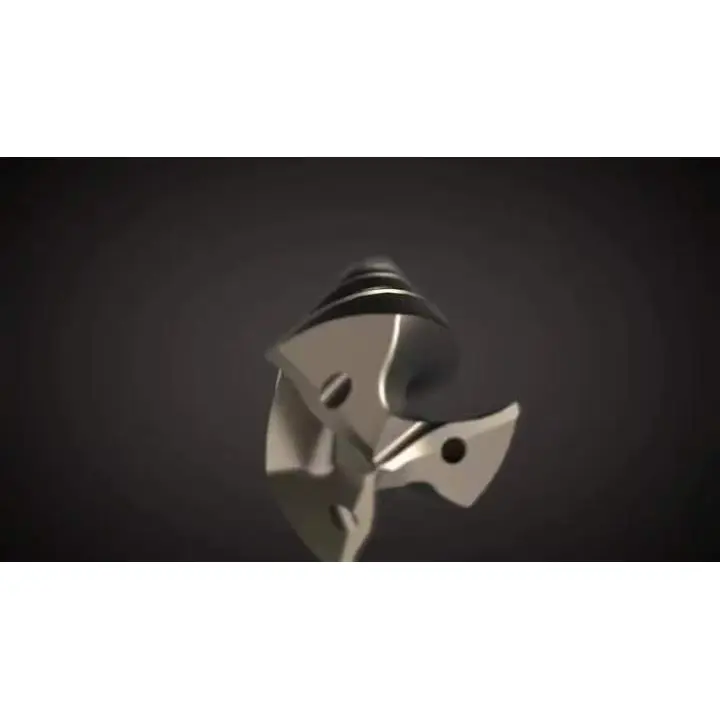

مثقاب كربيد للتبريد الداخلي ثلاثي الفلوت

ما هو مثقاب كربيد التبريد الداخلي ذو الفلوت الثلاثي؟

لقمة مثقاب كربيد التبريد الداخلي ذات الفلوت الثلاثي عبارة عن لقمة حفر من السبائك الفائقة مع مزامير حلزونية ثلاثية وقنوات تبريد داخلية مصممة لتصنيع مواقع الثقب بدقة عالية. يعمل التبريد الداخلي على تقليل درجات حرارة الأداة بسرعات عالية ويطيل عمر الأداة مع الحفاظ على دقة التجويف وتشطيب السطح.

مزايا التكنولوجيا الأساسية

تم تصميم لقمة الحفر المصنوعة من كربيد التبريد الداخلي ذات الفلوت الثلاثي للحصول على دقة عالية، وصلابة، وأداء مستقر في مهام التصنيع المعقدة، مما يوفر تحسينات كبيرة على المثاقب التقليدية ذات الفلوتين.

1. تصميم ثلاثي المزامير + جسم قوي - اختراق مزدوج في الصلابة والدقة

مصنوع من كربيد دون الميكرون، ويصل سمك قلب الحفر إلى 20-25% من قطر الحفر، وقوة الانحناء ≥3200 ميجاباسكال، مما يوفر صلابة أعلى بنسبة 30% من المثاقب التقليدية ذات الفلوتين.

يعمل التصميم المتوازن ثلاثي الفلوت على توزيع حمل القطع بالتساوي، مما يقلل الاهتزاز بنسبة 60%. تضمن دقة التوسيط انحراف الاستقامة <0.02 مم/100 مم، مع أسطواني واستدارة فائقين.

تعمل زاوية النقطة المحسنة البالغة 140 درجة والحواف المتقاطعة المصقولة على تقليل قوة القطع المحورية بنسبة 30%، مما يسمح بالتصنيع المباشر بدون فتحات دليلية، ومناسب للأسطح المائلة من 0 درجة إلى 30 درجة والثقوب المتقاطعة.

2. سائل تبريد داخلي عالي الضغط + إخلاء فعال للرقاقة - بدون انسداد

تقوم قنوات المبرد بتوصيل سائل التبريد بكثافة 15-30 ميجا باسكال مباشرة إلى حافة القطع، مما يحسن تبديد الحرارة بنسبة 50% ويمنع التصاق الرقاقة.

يقوم قاطع الرقائق الضحل ذو الثلاثة أخدود، بزاوية حلزونية تبلغ 28 درجة - 32 درجة، بتكسير الرقائق إلى أجزاء قصيرة. بالمقارنة مع المثقاب ذي الحدين، فإن لقمة الحفر المصنوعة من كربيد التبريد الداخلي ذات الفلوت الثلاثي تعمل على تحسين سرعة إزالة الرقاقة بنسبة 40%.

تدعم نسبة العمق إلى القطر (L/D) ما يصل إلى 8D، مما يتيح إمكانية المعالجة بالثقب العميق دون مخاطر الانسداد.

3. طلاء متعدد + قدرة على التكيف مع المواد - عمر أطول وكفاءة أعلى

تشمل الطلاءات المتوفرة TiAlN، وTiCN، وPVD متعدد الطبقات القائم على Altin، مع صلابة HV2200+ ومقاومة الأكسدة حتى 1150 درجة مئوية.

يمكن تخصيص مادة جسم الأداة للحديد الزهر، والصلب، والسبائك ذات درجة الحرارة العالية، وما إلى ذلك، مما يؤدي إلى إطالة عمر الفلوت الواحد بنسبة 30% وزيادة معدلات التغذية بنسبة 20%، وتحسين الإنتاجية الإجمالية بنسبة 30%.

4. التصنيع الدقيق + التوافق الواسع - مثالي لإنتاج الدفعات

نفاذ حافة القطع ≥0.01 مم، تحمل القطر ±0.03 مم، خشونة السطح Ra1.6–3.2μm.

متوافق مع مراكز التصنيع، وخطوط الإنتاج المخصصة، والساق المستقيمة، ومستدق مورس، وواجهات BT/HSK. يدعم من خلال الثقوب، والثقوب العمياء، وعمليات التوسيع؛ الأحجام غير القياسية متاحة عند الطلب.

معلمات المنتج الأساسية

معلمات القطع الموصى بها

ملحوظات

بالنسبة لـ L/D > 8D، استخدم "استراتيجية قطع الطبقات + فجوة الرقاقة".

استخدم زاوية أشعل النار الكبيرة للمواد اللزجة.

حافظ على نظافة سائل التبريد لمنع انسداد القناة الداخلية.

التطبيقات النموذجية

تصنيع السيارات باستخدام لقمة مثقاب كربيد للتبريد الداخلي ثلاثية الفلوت، يتم تشكيل الثقوب المتقاطعة φ10 مم 5D بسرعة قطع تبلغ 80 م/دقيقة مع معدل تغذية يبلغ 0.15 مم/دورة. يتجاوز عمر الأداة الواحدة 3500 ثقب، مع التحكم في انحراف الثقب في حدود أقل من 0.02 مم، مما يلبي متطلبات التجميع الدقيقة تمامًا.

معدات الطاقة دوران طاقة الرياح 42CrMoV يحمل فتحات عميقة (φ39 مم، عمق 280 مم)، نظام تبريد عالي الضغط، سرعة قطع 135 م/دقيقة، تغذية 0.3 مم/لفة، إخلاء مستمر للرقاقة، تشطيب السطح Ra1.6μm.

تصنيع القالب ثقوب عميقة 8D من الفولاذ القالب SKD11، تصميم صلب ثلاثي المزامير + إخلاء فعال للرقاقة يمنع الاهتزاز والخدوش، تحمل الثقب ±0.03 مم، لا يتطلب تلميع ثانوي.

الفضاء الجوي أجزاء من سبائك التيتانيوم ذات ثقوب مائلة، ومبرد عالي الضغط يقلل من درجة حرارة القطع، وتصميم مركزي ثلاثي المزامير يتجنب انحراف الثقب، وزيادة كفاءة التصنيع بنسبة 40% مقارنة بالمثاقب التقليدية ذات الفلوتين، مما يلبي معايير الدقة من الدرجة الفضائية.
