ما هي كتل صمامات CNC ولماذا هي مهمة؟
في الأنظمة الهيدروليكية والهوائية الحديثة،كتل الصمامات CNCتلعب دورًا رئيسيًا في التحكم في قوة السوائل. تستكشف هذه المقالة ماهية كتل الصمامات CNC، وكيفية تصنيعها، وسبب أهميتها، والصناعات التي تعتمد عليها، وما هي المواد المستخدمة، وكيفية اختيار مكونات عالية الجودة.
جدول المحتويات

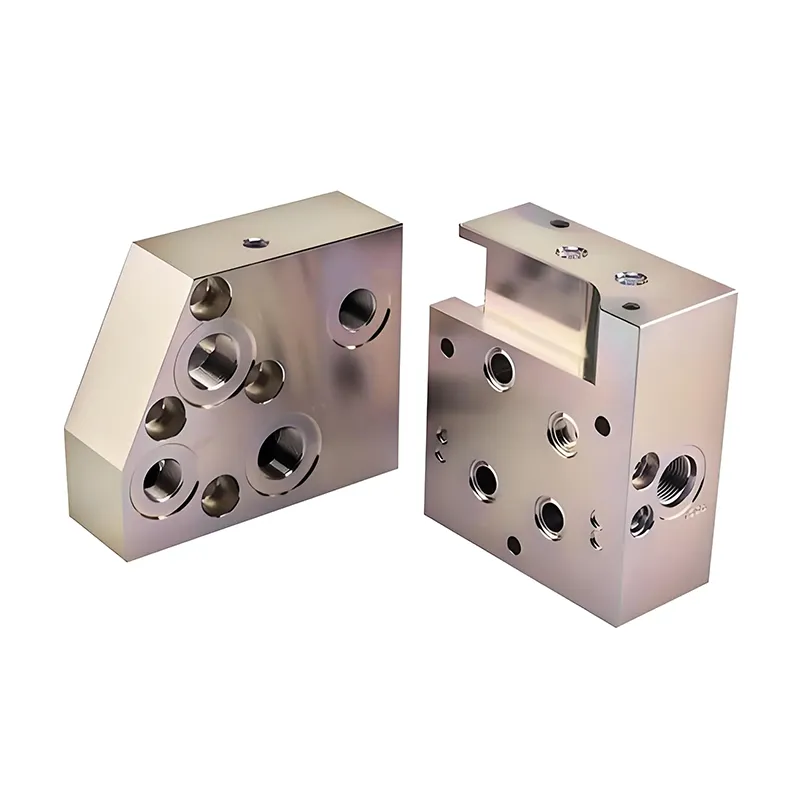

ما هي كتلة صمام CNC؟
كتلة الصمامات CNC عبارة عن مشعب هيدروليكي أو هوائي مُصنع بدقة يدمج صمامات متعددة وممرات سوائل في مجموعة واحدة مدمجة. إنه بمثابة محور مركزي لتوجيه تدفق السوائل وتنظيم الضغط ومنطق التحكم في الأنظمة المعقدة.
تعمل كتل الصمامات على تقليل الحاجة إلى الأنابيب الخارجية والموصلات ونقاط التسرب المحتملة، مما يجعل الأنظمة أكثر موثوقية وكفاءة.
كيف يتم تصنيع كتل الصمامات CNC؟
يتضمن تصنيع كتل الصمامات CNC عمليات تصنيع عالية الدقة يتم التحكم فيها بواسطة الكمبيوتر، وعادةً ما يتم ذلك باستخدام مراكز طحن وحفر CNC متعددة المحاور. تشمل الخطوات الرئيسية ما يلي:
- التصميم والمحاكاة:يستخدم المهندسون برنامج CAD/CAM لتصميم كتلة الصمام ومحاكاة تدفق السوائل.
- اختيار المواد:يتم اختيار المواد الصلبة مثل الألومنيوم أو الفولاذ أو الفولاذ المقاوم للصدأ بناءً على الضغط والبيئة.
- التصنيع باستخدام الحاسب الآلي:تقوم آلات CNC متعددة المحاور بقطع وحفر القنوات الداخلية المعقدة بدقة تصل إلى مستوى الميكرون.
- إزالة الأزيز والتشطيب:تتم إزالة النتوءات الداخلية ويتم الانتهاء من الأسطح وفقًا لتفاوتات دقيقة.
- التفتيش والاختبار:يتم فحص جودة كل كتلة باستخدام CMM (آلات قياس الإحداثيات) واختبار الضغط.
| خطوة | وصف | حصيلة |
|---|---|---|
| التصميم والمحاكاة | نمذجة CAD/CAM | مسارات السوائل الأمثل |
| إعداد المواد | حدد السبائك والمخزون | السلامة الهيكلية |
| التصنيع باستخدام الحاسب الآلي | قطع دقيق | الهندسة الداخلية المعقدة |
| تقتيش | CMM واختبارات الضغط | جودة تم التحقق منها |
لماذا تعتبر كتل الصمامات CNC مهمة؟
تعتبر كتل الصمامات CNC ضرورية لأنها:
- تقليل تعقيد النظام ونقاط التسرب.
- تحسين وقت الاستجابة بسبب مسارات السوائل الأقصر.
- تمكين تصميمات الأنظمة المعيارية والمدمجة.
- دعم منطق التحكم المعقد في مكون واحد متكامل.
تعتبر هذه الميزات ذات أهمية حيوية في الأتمتة الصناعية والفضاء وأجهزة اختبار السيارات والآلات الهيدروليكية المتنقلة.
ما هي الصناعات التي تستخدم كتل الصمامات CNC؟
تُستخدم كتل الصمامات CNC في قطاعات متنوعة، بما في ذلك:
- تصنيع:أتمتة الصحافة والقابضون الروبوتية.
- الفضاء الجوي:أنظمة تشغيل معدات الهبوط والتحكم في الطيران.
- النفط والغاز:التحكم بالضغط العالي في معدات الحفر.
- السيارات:مناضد الاختبار والمكونات الهيدروليكية لخط التجميع.
ما هي المواد المستخدمة في كتل الصمامات CNC؟
يعتمد اختيار المواد على الخواص الميكانيكية المطلوبة ومقاومة التآكل والتكلفة. تشمل المواد الشائعة ما يلي:
| مادة | ملكيات | حالة الاستخدام النموذجية |
|---|---|---|
| الألومنيوم | خفيفة الوزن، وقابلية جيدة للتصنيع | أنظمة الضغط المنخفض إلى المتوسط |
| الكربون الصلب | قوة عالية وفعالة من حيث التكلفة | الهيدروليكية الصناعية |
| الفولاذ المقاوم للصدأ | مقاومة التآكل | الصناعة البحرية والغذائية |
كيفية اختيار كتل الصمامات CNC عالية الجودة؟
عند اختيار كتلة صمام CNC لتطبيق مهم، ضع في اعتبارك ما يلي:
- التسامح الدقة:محاذاة قناة داخلية ضيقة.
- شهادة المواد:الخصائص الميكانيكية التي تم التحقق منها.
- الاختبار والتوثيق:تقييمات الضغط وإمكانية التتبع.
- سمعة المورد:الشركات المصنعة الراسخة مثلNingbo شركة تكنولوجيا التحكم العددي الرائعة المحدودة.مع أداء ميداني مثبت.
تعمل المكونات عالية الجودة على تقليل وقت التوقف عن العمل وتحسين الموثوقية على المدى الطويل.
الأسئلة المتداولة
ما الذي يحدد كتلة صمام CNC؟
إن كتلة الصمامات CNC عبارة عن مشعب مُصنع بدقة يدمج العديد من صمامات وممرات التحكم في السوائل في وحدة مدمجة واحدة مصممة لتحسين توجيه السوائل في الأنظمة الهيدروليكية أو الهوائية بدقة عالية وأقل قدر من التسرب.
كيف تعمل التصنيع باستخدام الحاسب الآلي على تحسين جودة كتلة الصمام؟
توفر التصنيع باستخدام الحاسب الآلي تحكمًا على مستوى الميكرون، وتكرارًا متسقًا للميزات، وقابلية للتكرار، مما يضمن تلبية القنوات والمنافذ الداخلية للمواصفات الدقيقة، وهو أمر بالغ الأهمية للأداء الخالي من التسرب وكفاءة النظام.
لماذا تختار مواد متقدمة مثل الفولاذ المقاوم للصدأ لكتل الصمامات؟
يوفر الفولاذ المقاوم للصدأ مقاومة عالية للتآكل وقوة ميكانيكية، مما يجعله مثاليًا للبيئات القاسية مثل المعالجة البحرية أو الكيميائية، حيث تكون المتانة طويلة الأمد أمرًا ضروريًا.
ما هي الصناعات التي تستفيد أكثر من كتل الصمامات CNC؟
تستفيد صناعات مثل الطيران واختبار السيارات والأتمتة الصناعية والنفط والغاز بشكل كبير لأن هذه التطبيقات تتطلب أنظمة سوائل مدمجة وموثوقة ويتم التحكم فيها بدقة.
ما الذي يجب مراعاته عند اختيار مورد كتلة الصمامات CNC؟
تشمل العوامل الرئيسية خبرة التصنيع المثبتة، وإمكانية تتبع المواد، وأنظمة مراقبة الجودة (على سبيل المثال، شهادة ISO)، والاستجابة للتصميمات المخصصة، والأداء الميداني الموثق. الموردين مثلNingbo شركة تكنولوجيا التحكم العددي الرائعة المحدودة.معترف بهم لخبرتهم في الصناعة وممارسات ضمان الجودة.
مراجع
- مبادئ تصميم مشعب الصمامات الهيدروليكية – كتيب الهندسة.
- أنظمة وضوابط طاقة الموائع - جون س. كونديف، ماكجرو هيل.
