ما الذي يجعل موسعات PCD غير القياسية ضرورية للتصنيع عالي التحمل

ملخص المقال:يستكشف هذا الدليل المتعمق عالمPموسعات الأقراص المضغوطة غير القياسية، وتحديد ماهيتها، وكيفية اختلافها عن موسعات الثقب القياسية، وفوائدها الرئيسية، وتطبيقاتها الصناعية، واعتبارات التصميم، وأفضل الممارسات للتصنيع باستخدامها. سواء كنت مهندسًا أو ميكانيكيًا أو متخصصًا في المشتريات، فسوف تكتشف رؤى قابلة للتنفيذ حول تحسين الدقة والكفاءة وعائد الاستثمار في عمليات صنع الثقوب والتشطيب.

جدول المحتويات

• ما هي موسعات PCD غير القياسية؟
• لماذا تختار PCD بدلاً من الموسعات القياسية؟
• الميزات والفوائد الرئيسية
• تطبيقات الصناعة
• اعتبارات التصميم والتخصيص
• أفضل الممارسات للتصنيع الدقيق
• مقارنة موسعات PCD بالبدائل
• الأسئلة المتداولة

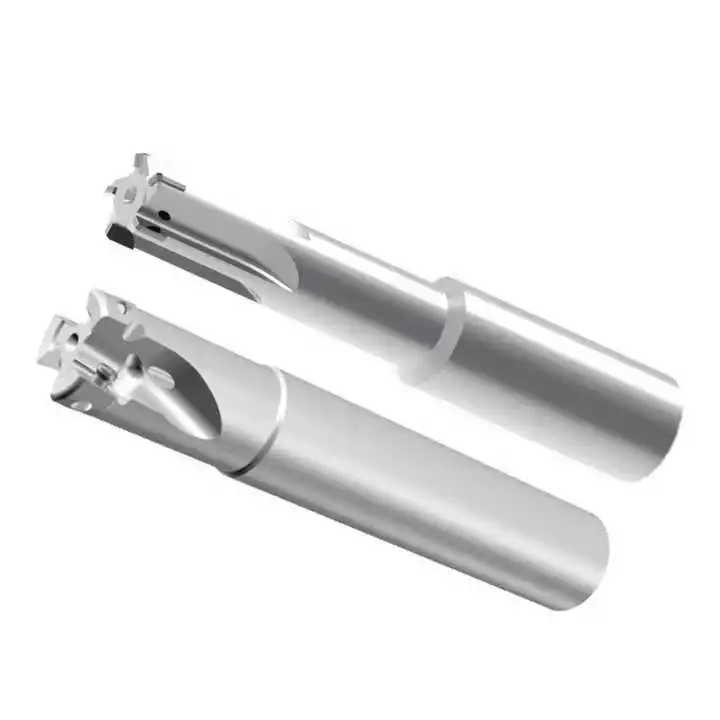

ما هي موسعات PCD غير القياسية؟

PCD (الماس متعدد البلورات) موسعات الثقب غير القياسية هي أدوات دقيقة لتشطيب الثقب مصنوعة من حواف قطع الماس الاصطناعية لتصنيع التفاوتات المطلوبة وهندسة الفتحات المعقدة التي لا يمكن للموسعات القياسية تحقيقها. على عكس أدوات كربيد أو HSS النموذجية، توفر أدوات PCD مقاومة فائقة للتآكل وجودة تشطيب سطحي للمواد غير الحديدية والمواد المركبة وسبائك الألومنيوم.

في شركات مثلدبليو دي إف، تم تصميم هذه الأدوات وتصنيعها لتلبية المواصفات المخصصة لصناعة الثقوب عالية الدقة في قطاعات مثل السيارات والفضاء والإلكترونيات.

لماذا تختار PCD بدلاً من الموسعات القياسية؟

• عمر الأداة الممتد:يمكن أن تدوم حواف القطع PCD عدة مرات أطول من الكربيد في الآلات غير الحديدية.
• دقة التجويف وجودة السطح:يحقق تحكمًا أكثر إحكامًا في الأبعاد وتشطيبات أكثر سلاسة.
• أداء الآلات مستقرة:تحسين التكرار وتقليل التشطيب الثانوي.
• إنتاجية أعلى:تقليل وقت التوقف عن العمل بفضل التغييرات الأقل في الأدوات.

الميزات والفوائد الرئيسية

الميزات الأساسية

• حواف القطع PCD:الماس متعدد البلورات فائق الصلابة يوفر مقاومة التآكل والدقة.
• هندسة مخصصة:تتوفر أشكال الخطوة والأقطار المتعددة والمشطوفة والملف الشخصي.
• التحكم في التسامح:قادر على الحفاظ على تفاوتات التجويف الضيقة مثل IT6.

الفوائد في لمحة

• عمر خدمة ممتد (10-20× مقارنة بالكربيد).
• تقليل الحاجة إلى التشطيب الثانوي.
• تحسين خشونة السطح والتركيز.
• انخفاض التكلفة لكل جزء نهائي مقارنة بكميات كبيرة.

تطبيقات الصناعة

• السيارات:أجسام الصمامات الدقيقة، وأغطية ناقل الحركة، وتجويف رأس الأسطوانة.
• الفضاء الجوي:تصنيع المكونات الهيكلية والألومنيوم.
• 3C إلكترونيات:فتحة داخلية كبيرة الحجم تشطيب على أغلفة الإلكترونيات.
• الهيدروليكية والنيوماتيكية:التشكيل الدقيق للتجويف في كتل الصمامات والمشعبات.

اعتبارات التصميم والتخصيص

تكمن الميزة الأكبر لموسعات PCD غير القياسية في قدرتها على التكيف مع تحديات التصنيع المحددة:

• ميزات متعددة القطر أو متدرجة لدمج العمليات في أداة واحدة.
• تصميمات مشطوفة أو سفلية لتشطيب الحواف وتحديد ملامح الثقب.
• تصميمات قابلة للتعديل لإطالة عمر الاستخدام والتحكم في التسامح.

أفضل الممارسات للتصنيع الدقيق باستخدام موسعات PCD

لتحقيق أقصى قدر من الأداء وجودة الأجزاء عند استخدام موسعات PCD غير القياسية، ضع في اعتبارك ما يلي:

1. حجم ما قبل الثقب الصحيح:قم بالحفر قليلاً تحت القطر النهائي للسماح بإزالة المواد الخاضعة للرقابة بواسطة المخرطة.
2. إعداد أداة مستقرة:استخدم حوامل صلبة وأدنى حد من البروز لتقليل الانحراف والاهتزاز.
3. المبرد/التشحيم المناسب:يمكن لـ MQL أو سائل التبريد من خلال التبريد خفض الحرارة وتحسين تشطيب السطح.
4. التفتيش المنتظم:راقب حواف القطع وأعد الطحن إذا لزم الأمر لإطالة العمر.

المقارنة: موسعات PCD مقابل Carbide وHSS

ملحوظة: تعكس البيانات حالات الاستخدام النموذجية في صناعة الثقوب الدقيقة للمواد غير الحديدية.

الأسئلة المتداولة

1. ما هي المواد الأكثر ملاءمة لموسعات PCD غير القياسية؟

تتفوق هذه الأدوات على المعادن غير الحديدية مثل الألومنيوم وسبائك النحاس والمواد المركبة والمواد عالية السيليكون. وهي أقل ملاءمة للفولاذ المتصلب ما لم يتم تطبيق طلاءات أو أشكال هندسية محددة.

2. ما المدة التي تدوم فيها أدوات PCD مقارنة بالكربيد؟

في العديد من التطبيقات، يمكن أن تدوم موسعات PCD لمدة أطول من 10 إلى 20 مرة من الأدوات الكربيدية، مما يقلل بشكل كبير من تغييرات الأداة والتكلفة لكل ثقب.

3. هل يمكن لموسعات PCD التعامل مع الثقوب متعددة القطر؟

نعم - يمكن لموسعات PCD المتدرجة والمجمعة ومتعددة الأقطار إنهاء أحجام التجويف المتعددة في تمريرة واحدة، مما يوفر وقت الدورة.

4. هل موسعات PCD غير القياسية باهظة الثمن؟

قد تكون تكاليف الوحدة الأولية أعلى من المثاقب القياسية، لكن العمر الطويل والإنتاجية المحسنة يبرران في كثير من الأحيان الاستثمار، خاصة في الإنتاج بكميات كبيرة.

للحصول على حلول مخصصة في موسعات PCD غير القياسية وغيرها من الأدوات الدقيقة المخصصة،دبليو دي إفعلى استعداد للمساعدة في التصميم والتصنيع ودعم التطبيقات. تعزيز قدرات العملية لديك وجودة المنتج —اتصل بناللحصول على إرشادات الخبراء واقتباس شخصي!
