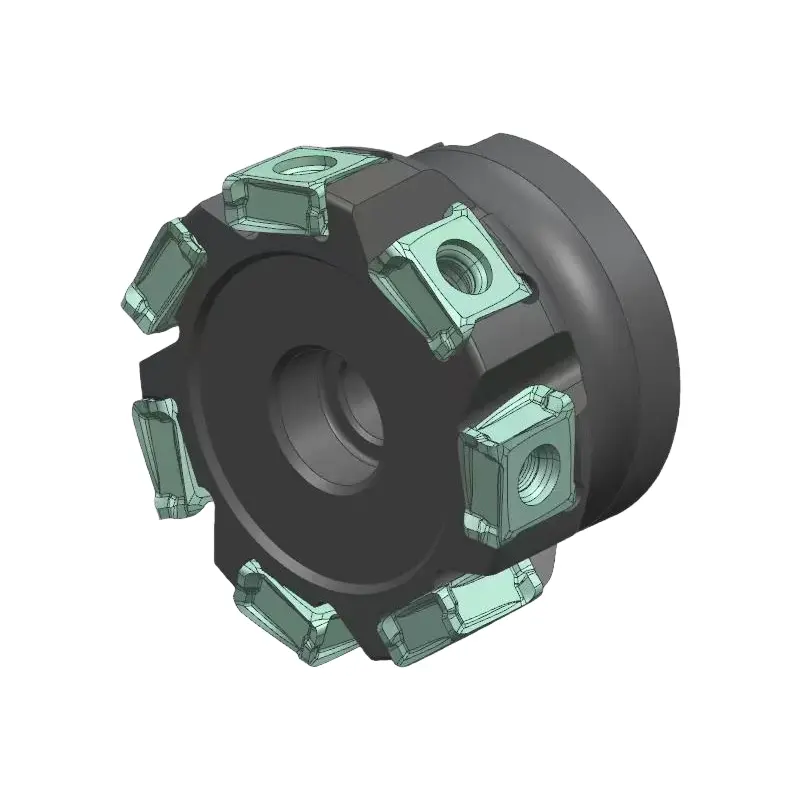

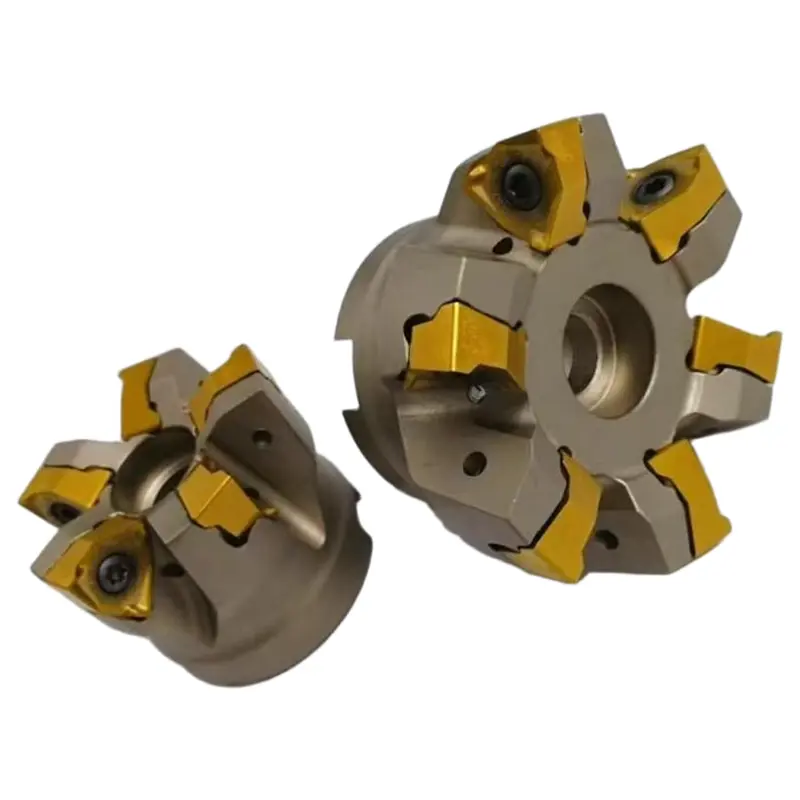

قاطعة الطحن ذات الزاوية اليمنى

إن قواطع الطحن المسطحة ذات الزاوية اليمنى المتينة من Wangdefu هي أدوات احترافية لوجه نهاية قطعة العمل، والتصنيع المسطح، والقطع الدقيق. باعتبارنا مصنعًا وموردًا صينيًا موثوقًا به مع إنتاج على مستوى المصنع، فإننا نجمع بين سنوات من الخبرة في التصنيع باستخدام تكنولوجيا CNC لتقديم حلول مستقرة وفعالة وكبيرة الحجم.

مزايا التكنولوجيا الأساسية

تصميم دقيق بزاوية 90 درجة + هيكل معزز للصلابة والدقة

تتميز المطاحن الطرفية ذات الزاوية اليمنى Wangdefu بزوايا رئيسية 90 درجة يتم التحكم فيها بشكل صارم، مما يضمن عمودية الكتف ≥30μm والتسطيح ≥0.008mm لخطوط الزاوية اليمنى الحادة. جسم الأداة مصنوع من سبائك فولاذية عالية القوة، ومشكل بالكامل ومعالج بالحرارة، مع قفل داخلي على شكل تتوافق من أجل تحديد موضع دقيق وأسطح تثبيت واسعة. يؤدي هذا إلى تعزيز الصلابة بشكل كبير ويمنع انحراف الأداة أثناء القطع العميق.

تصميم متعدد المزامير + هندسة محسنة للقطع السلس

تتوفر قواطع الطحن ذات الزاوية اليمنى مع 2-6 حواف قطع (2-3 للتخشين لتحسين كفاءة إزالة الرقائق، و4-6 للتشطيب لتحسين جودة السطح). من خلال الجمع بين الزاوية الحلزونية 30°-45° وزاوية الجرف الإيجابية المزدوجة، يتم تقليل مقاومة القطع بنسبة 30%، مما يقلل من استهلاك الطاقة والاهتزاز حتى في ظل ظروف التراكم الطويلة. توفر الإدخالات المربعة ذات الوجهين 8 حواف قطع، مع حافة التشطيب التي تحقق خشونة سطحية ناعمة كالمرآة Ra<1.6μm.

طبقة أساسية ممتازة + طلاءات احترافية لإطالة عمر الخدمة

يتم تصنيع الإدخالات من كربيد متناهية الصغر أو ركائز HSS، مع كربيد للصلابة ومقاومة التآكل، ومناسب للصلب والحديد الزهر، وHSS للمتانة وفعالية التكلفة. تشتمل الطلاءات على TiAlN، أو TiCN، أو CVD MT-TiCN+Al₂O₃، مما يوفر مقاومة لدرجات الحرارة العالية، ومضادة للالتصاق، وعمرًا أطول للأداة بنسبة 40% أطول من المنتجات التقليدية. متوافق مع مواد متعددة بما في ذلك الفولاذ الكربوني والفولاذ المقاوم للصدأ والألومنيوم والحديد الزهر.

إخلاء فعال للرقاقة + توافق مرن

تضمن المزامير الحلزونية العريضة والعميقة تدفقًا سلسًا للرقائق. يدعم المبرد الداخلي/الخارجي، مع التبريد الداخلي الذي يزيل حرارة القطع بسرعة للحفاظ على الحواف الحادة. متوافق مع واجهات المغزل BT، وHSK، وCAT، ومناسب لمطاحن CNC، ومراكز التصنيع، وخطوط الإنتاج الآلية. يعمل التصميم سريع التغيير على تقليل وقت الإعداد، ويدمج عمليات متعددة في أداة واحدة، ويقلل تكاليف المعالجة الإجمالية بنسبة 30%.

مواصفات المنتج الأساسية

التطبيقات النموذجية

تصنيع السيارات: وجوه تركيب المستشعر الجانبي لكتلة المحرك، وأخاديد إغلاق الأسطوانة. يتيح قاطع الطحن المسطح ذي الزاوية اليمنى عالي الجودة الطحن بزاوية قائمة والأسطح المستوية في إعداد واحد، مما يحقق التعامد ≥0.015 مم، مما يقلل وقت المعالجة بنسبة 50%، ويحافظ على معدل الخردة <0.5%.

الآلات العامة: الأسطح المتدرجة والأخاديد ذات الزاوية اليمنى في أسِرَّة الآلة، وأجسام المضخات، وأجسام الصمامات. التسطيح ≥0.008 مم، لا يتطلب تلميعًا ثانويًا.

القالب والمكونات الهيكلية: ملامح الزاوية اليمنى في قوالب الختم، والمكونات الهيكلية في آلات البناء. يحافظ على الثبات في ظل القطع المتقطعة والقطع العميق، ويزيد معدل إزالة المواد بنسبة تزيد عن 30%.

المكونات الدقيقة: ميزات الخطوة في أغلفة الأجهزة الإلكترونية، وهياكل الزاوية اليمنى للمعدات الطبية. حواف حادة وخالية من النتوءات، وتفاوت الأبعاد ±0.01 مم، ومناسبة للإنتاج بكميات صغيرة ومتعددة المتغيرات.

معلمات القطع الموصى بها

ملحوظة: استخدم أنظمة تثبيت عالية الصلابة لتقليل انحراف الأداة. بالنسبة للأجزاء ذات التجويف الرقيق أو العميق، قم بتقليل التغذية والعمق وفقًا لذلك. اضبط المعلمات بناءً على صلابة الماكينة وهيكل قطعة العمل.

لماذا تشتري قاطع الطحن المستوي ذو الزاوية اليمنى الخاص بنا؟

1. تصنيع الآلات عالية الدقة

دقة تصنيع الأدوات أقل من أو يساوي 0.001 مم، مما يضمن استواء النهاية

اتساق عالي للأجزاء المعالجة على دفعات، مع تجنب التشذيب اللاحق

2. قطع عالي الكفاءة

تصميم هندسي خاص للأسنان يقلل من مقاومة القطع

زيادة سرعة التغذية بنسبة 25 - 40% وتقصير وقت دورة المعالجة

3. عمر الأداة الطويل

مادة سبيكة عالية الصلابة أو شفرة PCD، مقاومة عالية للتآكل

عمر أطول من 5 - 15 مرة من الكربيد الأسمنتي العادي

4. ارتفاع الاستقرار

أسنان حلزونية أو تصميم أسنان مقسمة يقلل من اهتزاز الأداة

مناسبة للأجزاء ذات الجدران الرقيقة ومعالجة الأجزاء الدقيقة

5. قابلة للتخصيص

دعم تخصيص قطر الأداة، ونوع السن، وطول الحافة، وزاوية الحلزون، وعمق القطع، وما إلى ذلك.

تلبية متطلبات العملاء لمختلف الأجزاء والمواد والعمليات

6. خدمة الشباك الواحد

نحن لا نقدم الأدوات فحسب، بل نقدم أيضًا التوجيه الفني وإرشادات التثبيت وتحسين معلمات التشغيل الآلي وخدمة ما بعد البيع.

السماح للعملاء بالاتصال بسلاسة بدءًا من اختيار الأداة وحتى الإنتاج الضخم
